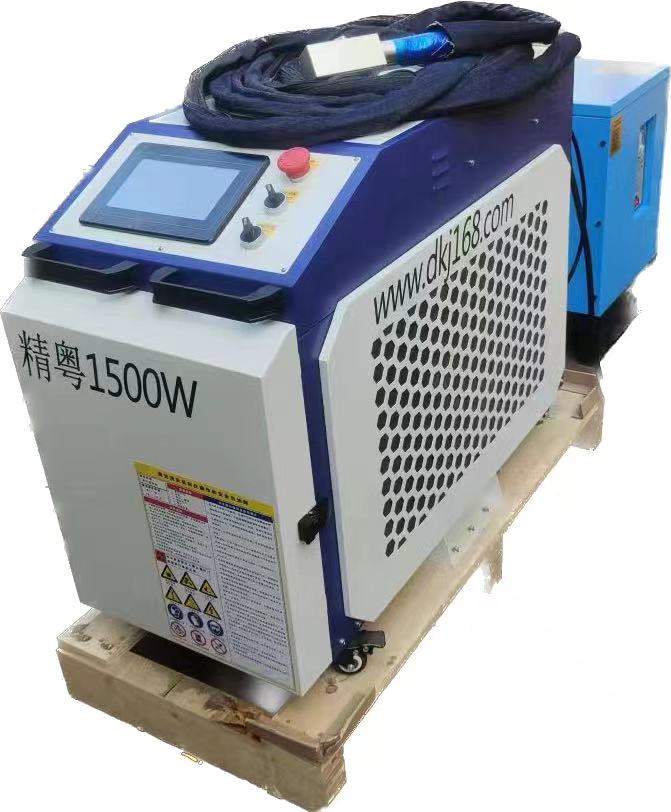

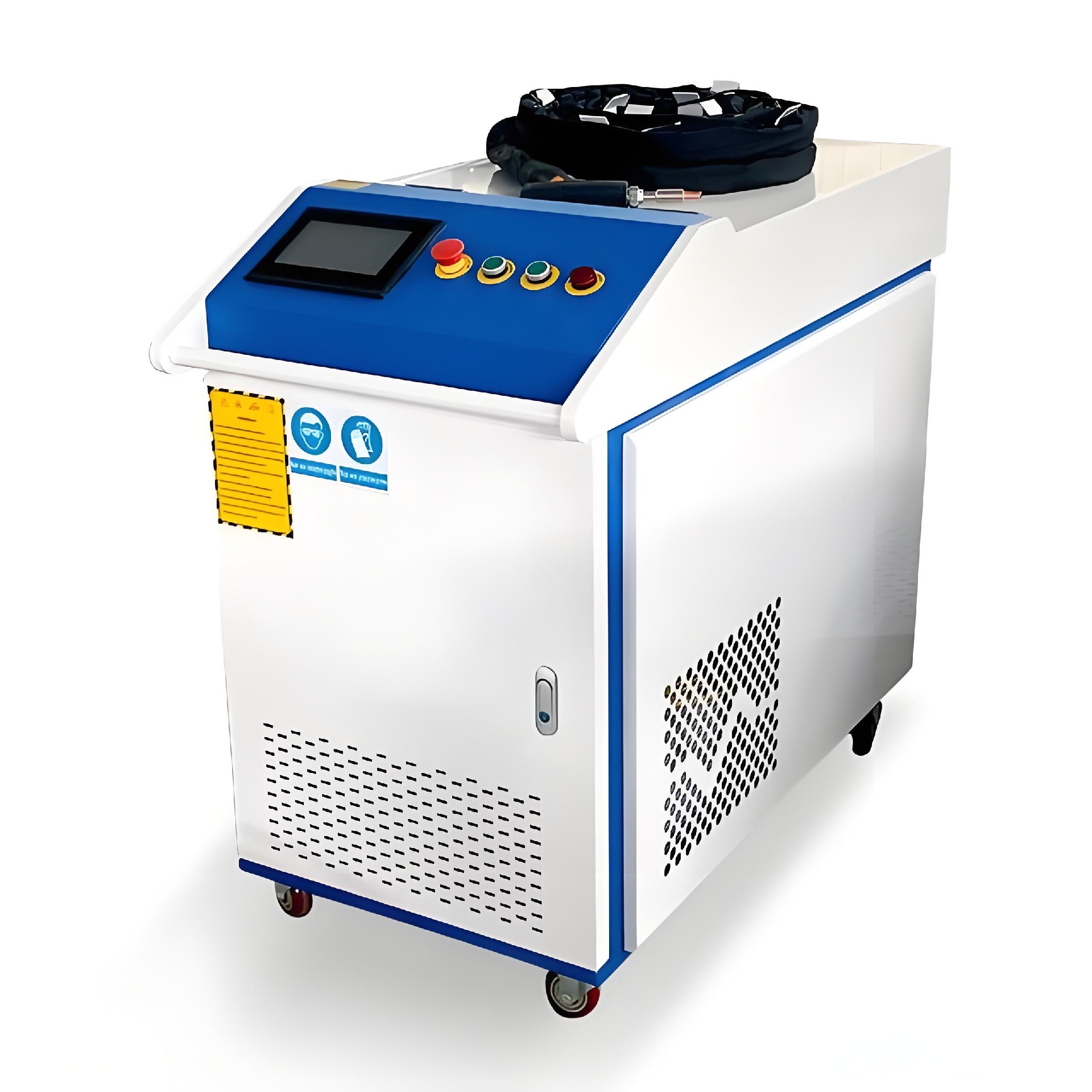

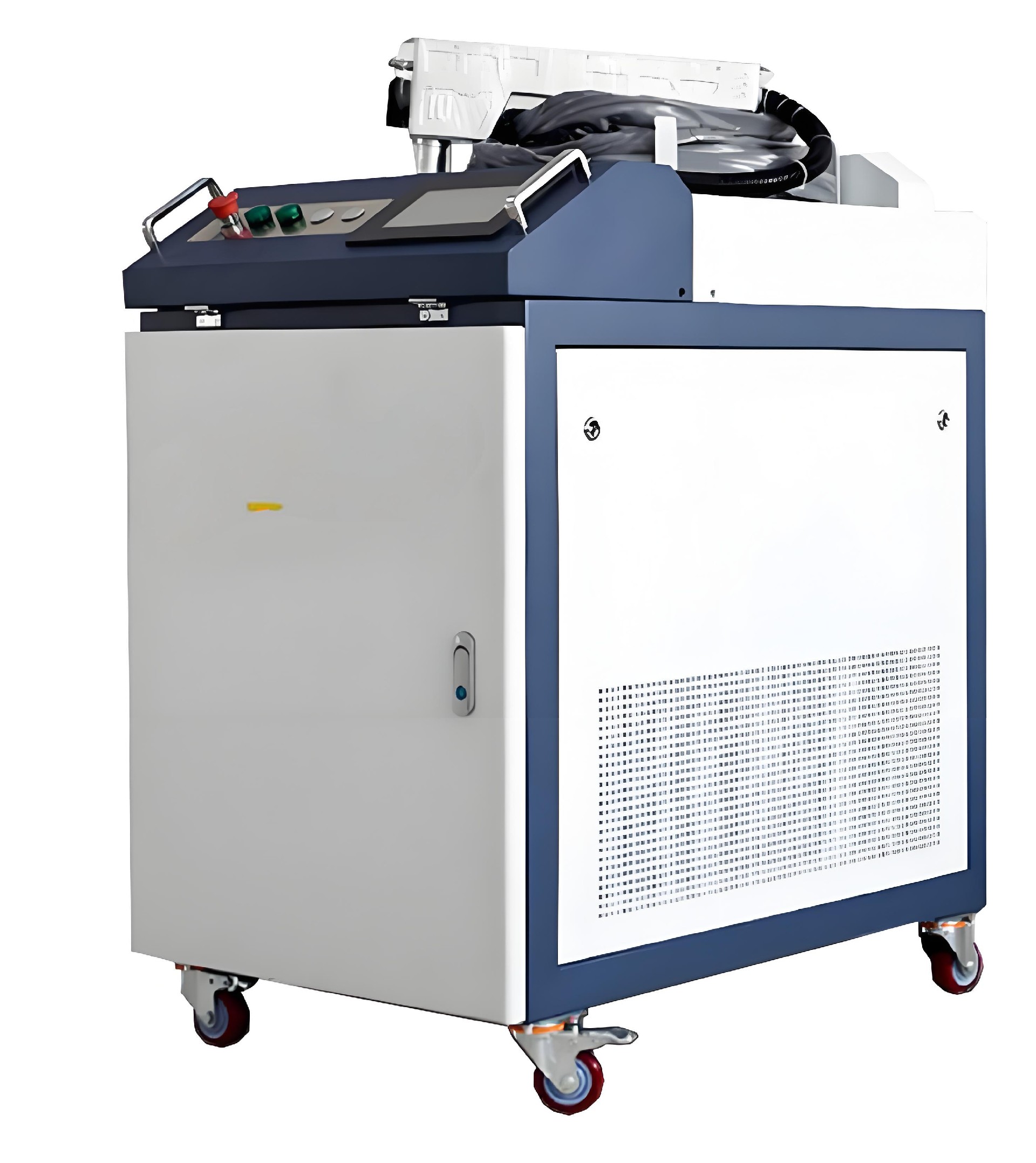

一、產品介紹

激光清洗機是新一代表面清理的高科技產品。易于安裝、操控和實現自動化。操作簡單，接

通電，打開設備，即可進行無化學試劑、無介質、無塵、無水的清洗，可手動調整焦點，貼

合曲面清洗，清洗表面潔凈度高等優勢，具有無接觸、無耗材、清洗效率高等特點，能應用

到汽車、模具等很多行業，且更綠色環保，成為千百行業的清洗最佳解決方案。

二、工作原理

激光清洗機又叫激光除銹機，它的原理主要是基于物體表面污染物吸收激光能量后，或汽化

揮發，或瞬間受熱膨脹而克服表面對粒子的吸附力，使其脫離物體表面，進而達到清洗的目

的。

1、通過不同類型的激光器產生各種激光束。

2、可以調整激光的能量密度，使污垢受熱膨脹。當污垢的膨脹力大于污垢對基體的吸附力

時，污垢便會脫離物體的表面。

3、激光束在焦點附近可產生幾千度甚至幾萬度的高溫，使污垢瞬間蒸發、氣化或分解。

4、激光束的發散角小，方向性好，通過聚光系統可以使激光束聚集成不同直徑的光斑。

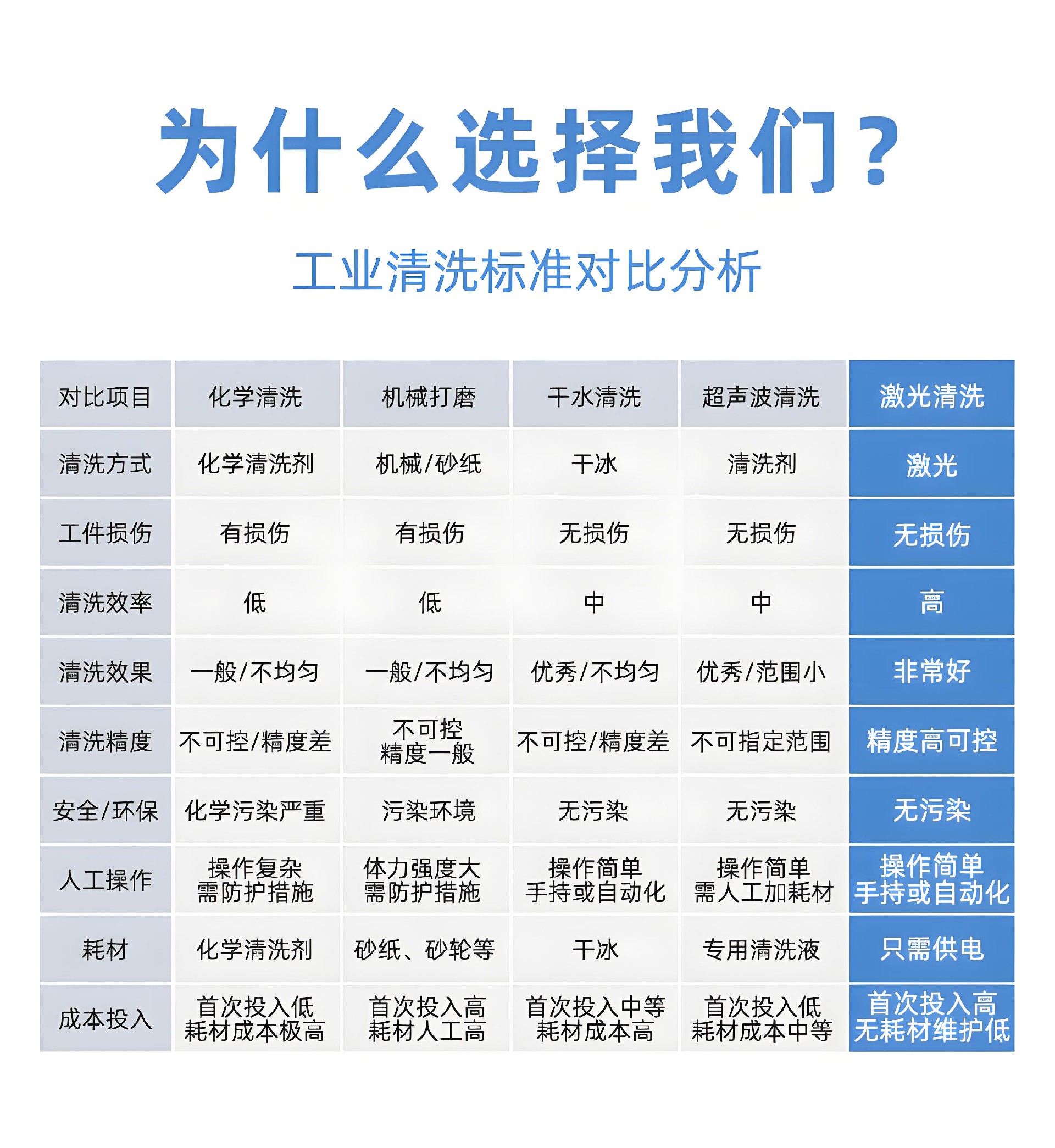

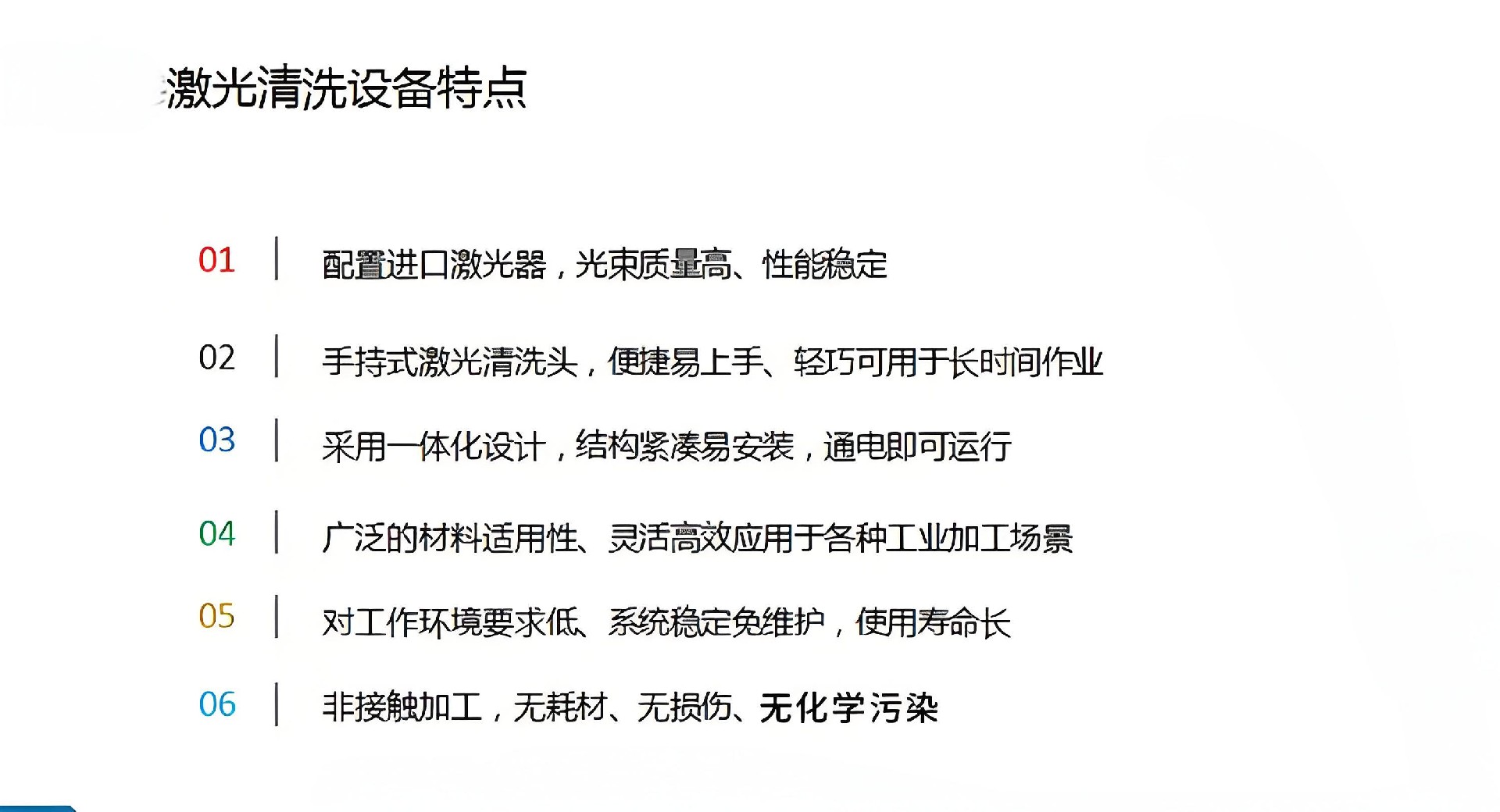

三、工作特點

1. 激光清洗是一種”綠色”的清洗方法，不需使用任何化學藥劑和清洗液，清洗下來的廢

料基本上都是固體粉末，體積小，易于存放，可回收，可以輕易解決化學清洗帶來的環境污

染問題；

2. 傳統的清洗方法往往是接觸式清洗，對清洗物體表面有機械作用力，損傷物體的表面或

者清洗的介質附著于被清洗物體的表面，無法去除，產生二次污染，激光清洗的無研磨和非

接觸性使這些問題迎刃而解；

3. 激光可以通過光纖傳輸，與機器手和機器人相配合，方便地實現遠距離操作，能清洗傳

統方法不易達到的部位，這在一些危險的場所使用可以確保人員的安全；

4. 激光清洗能夠清除各種材料表面的各種類型的污染物，達到常規清洗無法達到的清潔

度。而且還可以在不損傷材料表面的情況下有選擇性地清洗材料表面的污染物；

5. 激光清洗效率高，節省時間；

6. 購買激光清洗系統雖然前期一次性投入較高，但清洗系統可以長期穩定使用，運行成本

低無耗材，可以方便地實現自動化操作。

四、技術參數

1、激光器

該產品發出波長在 1060nm 或 1080nm 附近的激光輻射，且由輸出頭輻射出的光功率大于

100W~3000W（取決于型號）。直接或間接的暴露于這樣的光強度之下會對眼睛或皮膚造成傷

害。盡管該輻射不可見，光束仍會對視網膜或眼角膜造成不可恢復的損傷。在激光器運行時

必須全程佩戴合適且經過認證的激光防護眼鏡。

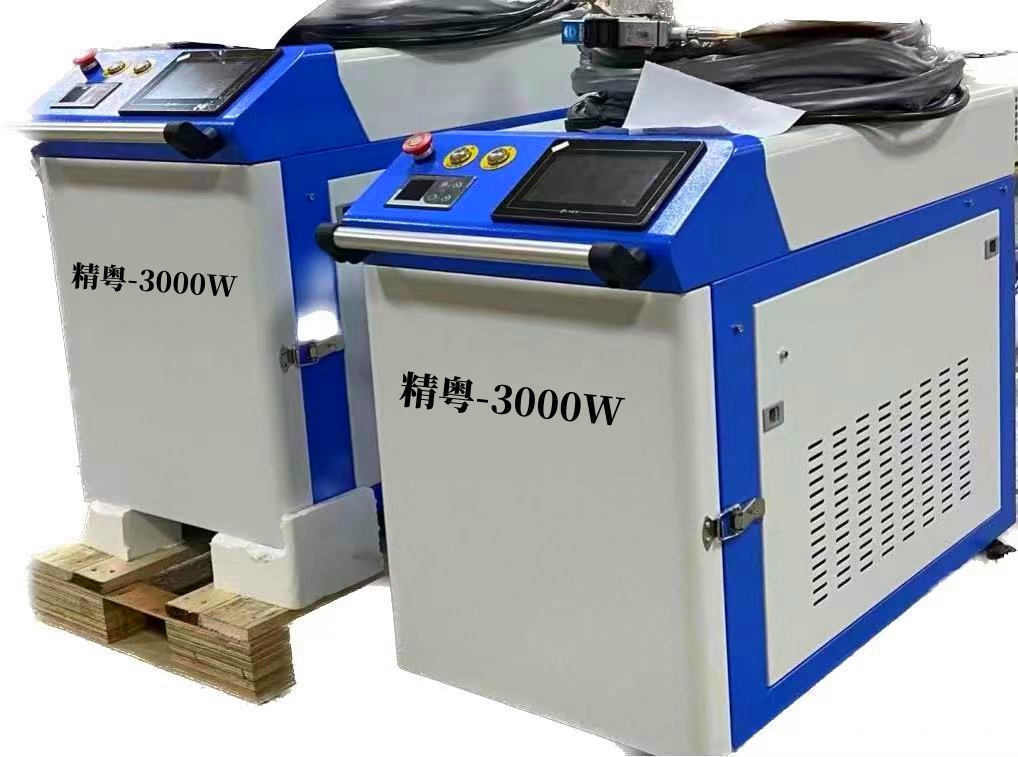

功率 3000W

波長范圍 1080±10nm

光纜長度 15m

輸出連接器 QBH

工作模式 連續

輸出功率穩定度(25℃) ＜±1.5% (2h)

功率調節范圍 10%-100%

最大調制頻率 5kHz

電壓 380-400V,AC,PE,50/60Hz

2、清洗系統

■功能應用，除銹。

■智能保護系統、移動終端 APP 及 PC 端監控，工作狀態實時反饋。

■高闕值光學元件、除銹效果更佳。

■多重安全鎖，安全性能高。

■全機身水冷設計，穩定性更持久。

■人體工程學設計，遲握舒適，輕松掌握。

設備功率 3000W

光纖接口 QBH

準直焦距 50mm

聚焦焦距 F600

掃描寬度 10-150mm 可調

掃描速度 20000mm/s 可調

輔助氣壓 ≥0.5 ~ 0.6Mpa

重量 0.83Kg

3、恒溫水箱

是由壓縮機、冷凝器、加熱棒、節流裝置、蒸發器、水箱和水泵等組成，其工作原理是壓縮

機將從蒸發器吸來的過熱蒸汽壓縮成為高溫高壓的氣體，并排向冷凝器冷凝放熱成高壓液

體，經節流裝置降壓后成低溫低壓的過冷液體，經過蒸發器氣化吸熱成過熱蒸汽，再次回到

壓縮機進入下一個循環，實現制冷功能。蒸發器氣化吸收的熱量來自冷卻介質，冷卻介質的

溫度會降低，低溫的冷卻液被水泵一分為二壓出，一路低溫冷卻液給激光器降溫，另一路經

加熱裝置加熱成常溫冷卻液給激光清洗頭降溫。

型號 CWFL-3000ENW

工作電流 1.4-7.9A

整機額定功率                                4.22KW

使用環境 環境溫度≯45℃，相對濕度≯95%RH

控溫精度 ±1℃

制冷劑 R-410a

水泵額定流量                         2L/min + >20L/min

水箱容量 22L

激光器水嘴接口 G3/4*Φ25 寶塔接頭&G1/2*Φ12 寶塔接頭

功能特點 高效環保、雙溫雙控、流量與超溫報警、壓機熱保護、漏電保護
