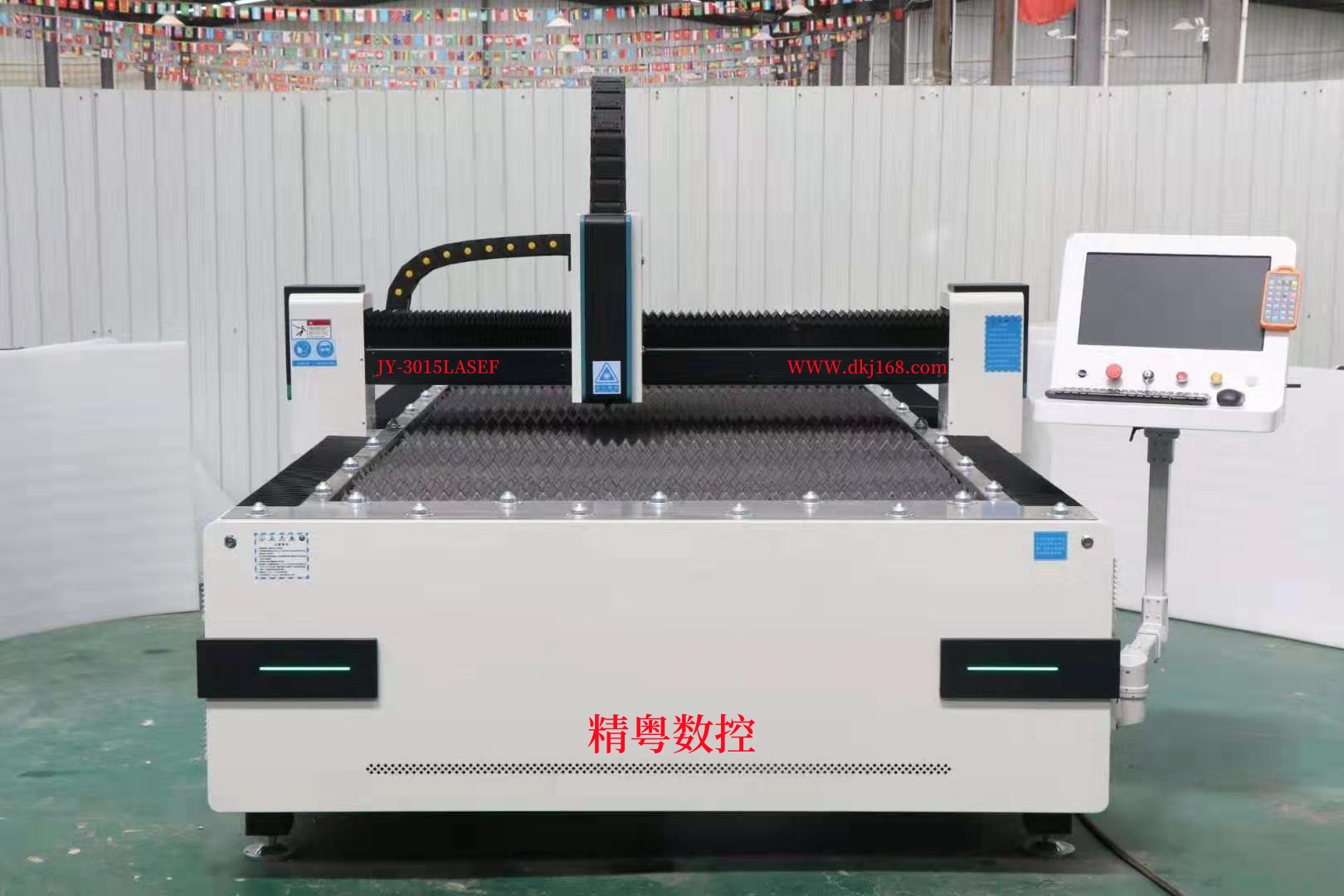

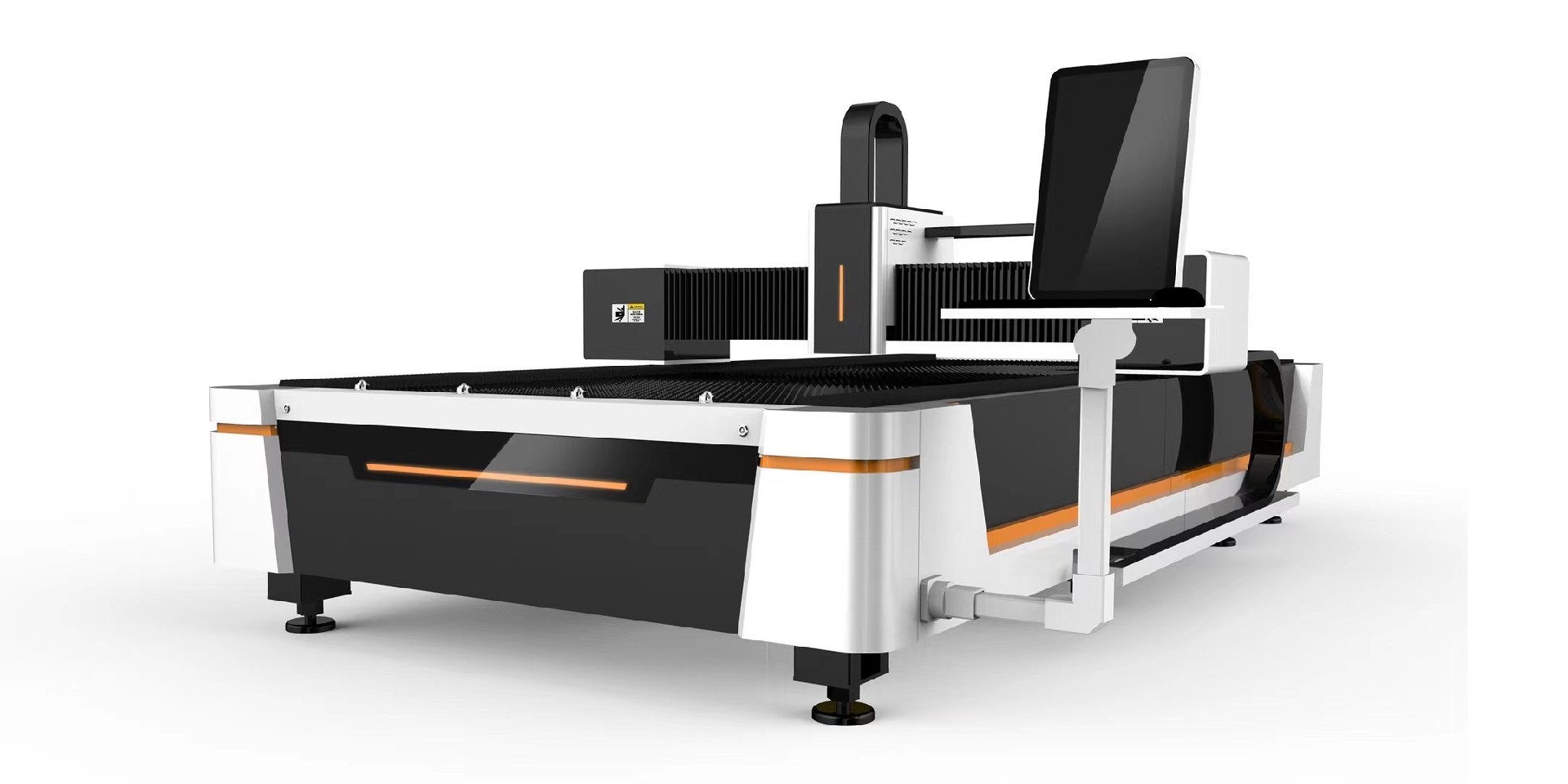

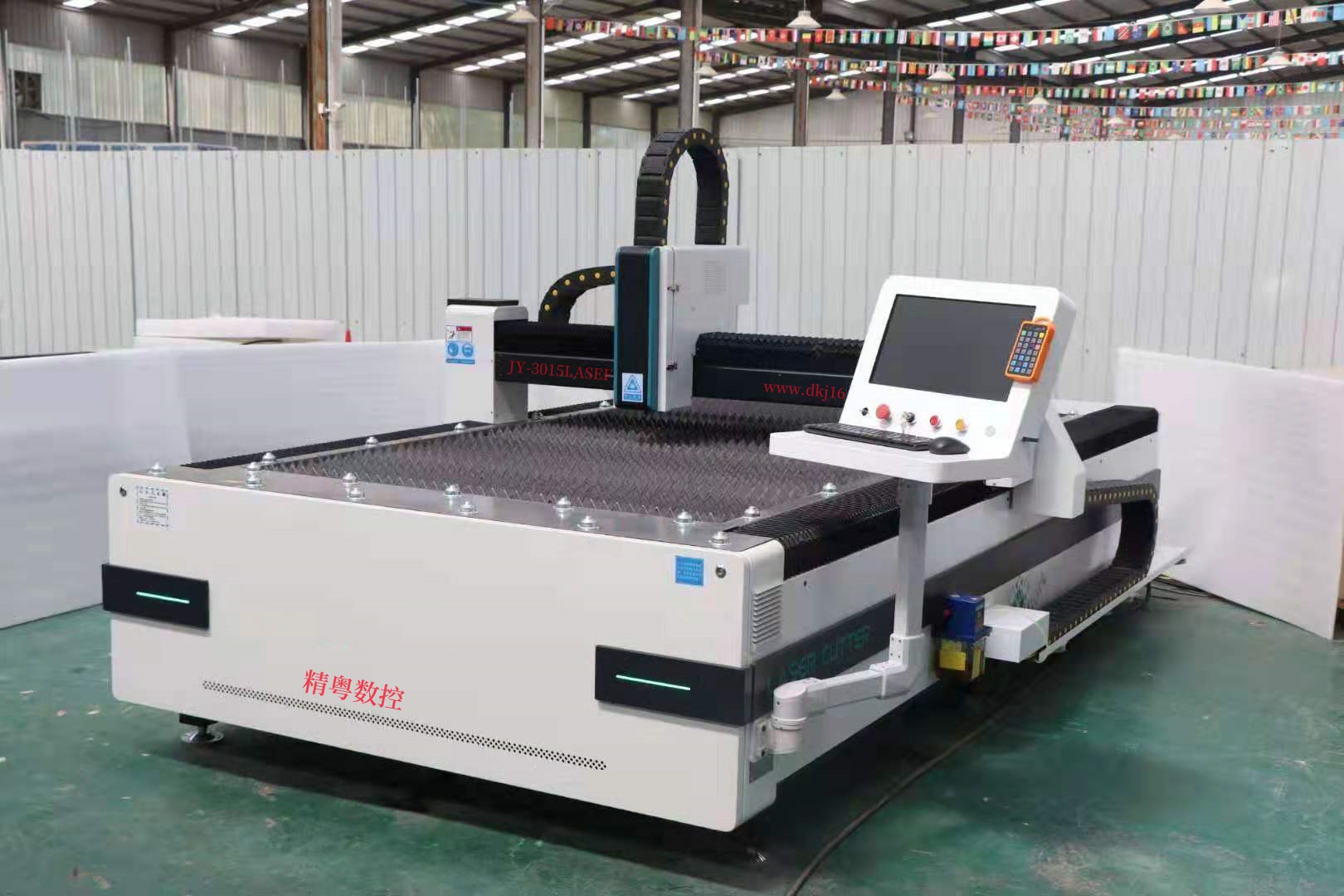

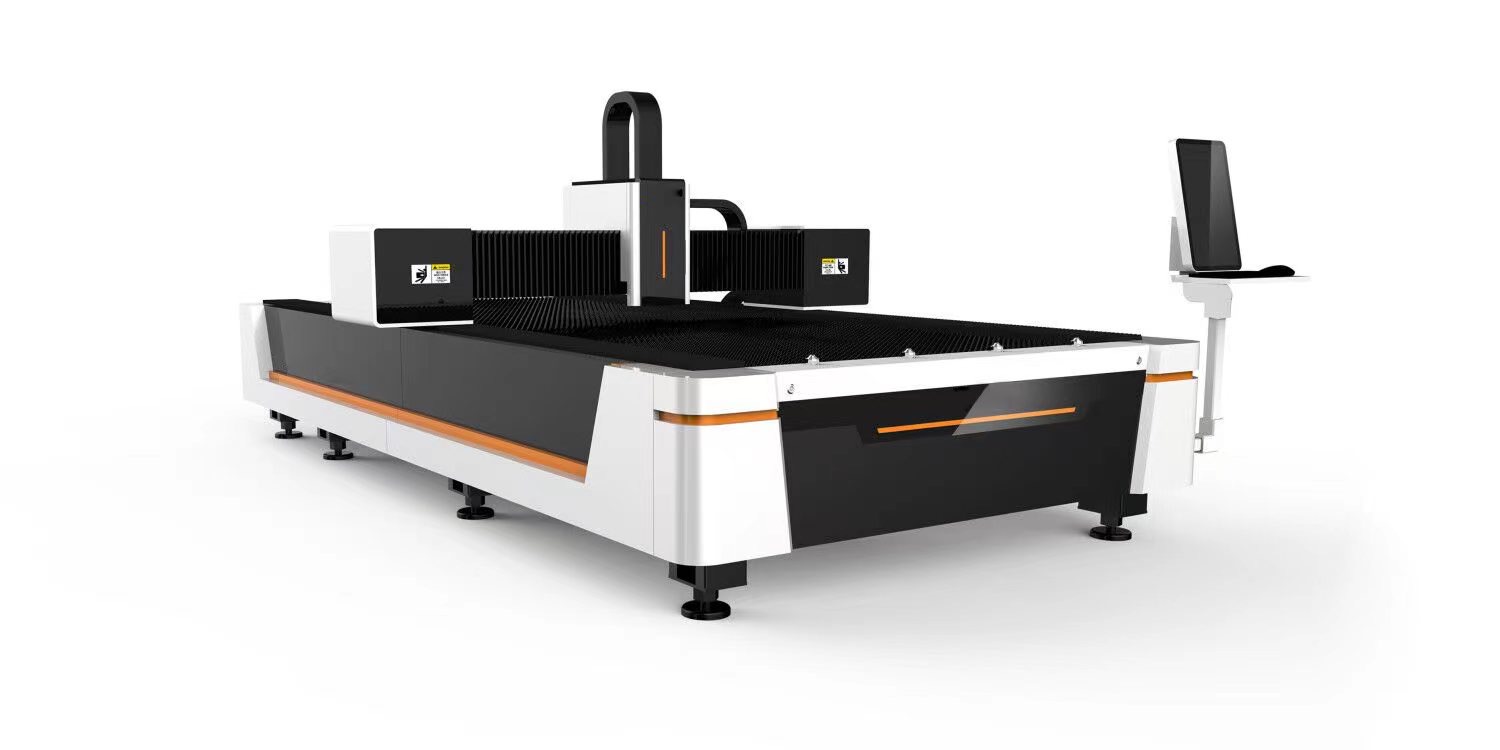

精粵JY-3015金屬光纖激光切割機3000瓦--5000瓦
產品型號：JY-3015 3000W光纖激光切割機
1 柏楚控制系統 .
2 日本富士伺服電機帶抱閘
3 臺灣柯泰高精度方軌
4 質保2年
5 重型機身,帶抽風管道
6 工業電腦配19寸屏幕 更符合使用電腦的習慣，
7 瑞士 raytool 激光頭 帶 紅光定位
8 3000W創鑫激光器
9 德國威斯坦工業齒條
10特域大品牌雙冷卻冷水機 更專業，可以長時間工作。

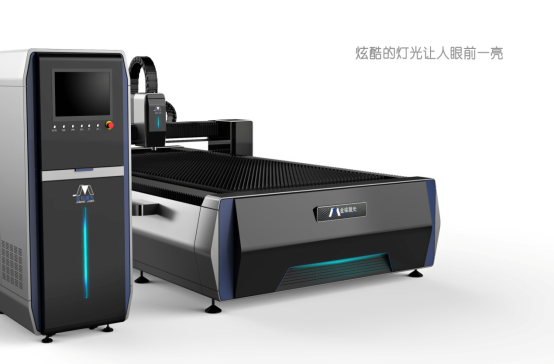

11 新款外觀設計更美觀。
12 耐壓力防爆水管和氣管，保證了機器在特殊情況下也能 安全穩定的運行。
13 氣墊膜 保鮮膜 珍珠棉 三層軟打包標準。
14 全封閉防火乃高低溫拖鏈，保證了操作現場的安全
15 Y 軸阻燃 防塵罩。
16 法國施耐德電器元件
17 高柔防折斷，可屏蔽外界干擾信號的電纜
18全自動注油系統
19 方便上料的牛眼輪
20 高強度機身調平地腳，更加適應客戶的不同場地，保證了高質量的運行切割
21 鋸齒刀條
產品介紹
3015光纖激光切割機是針對鈑金加工行業實際需求研發的一款經濟型光纖激光切割機，搭載戰略合作3000w激光器。該機器選用全球品質保證的關鍵零部件，加上十余年激光裝備經驗，使得該款機器一上市就成為光纖激光切割機中的爆款。

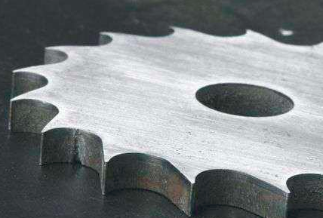

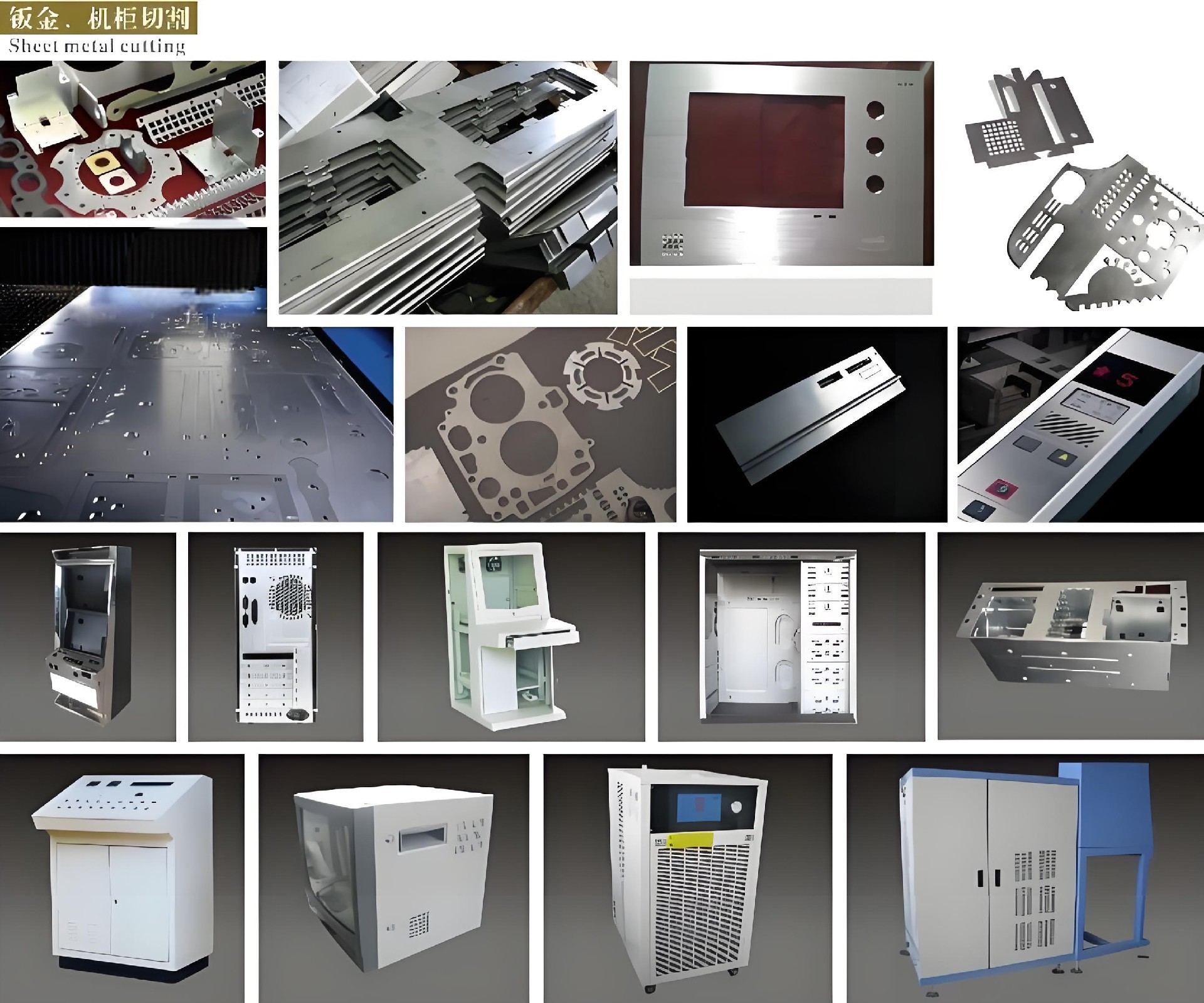

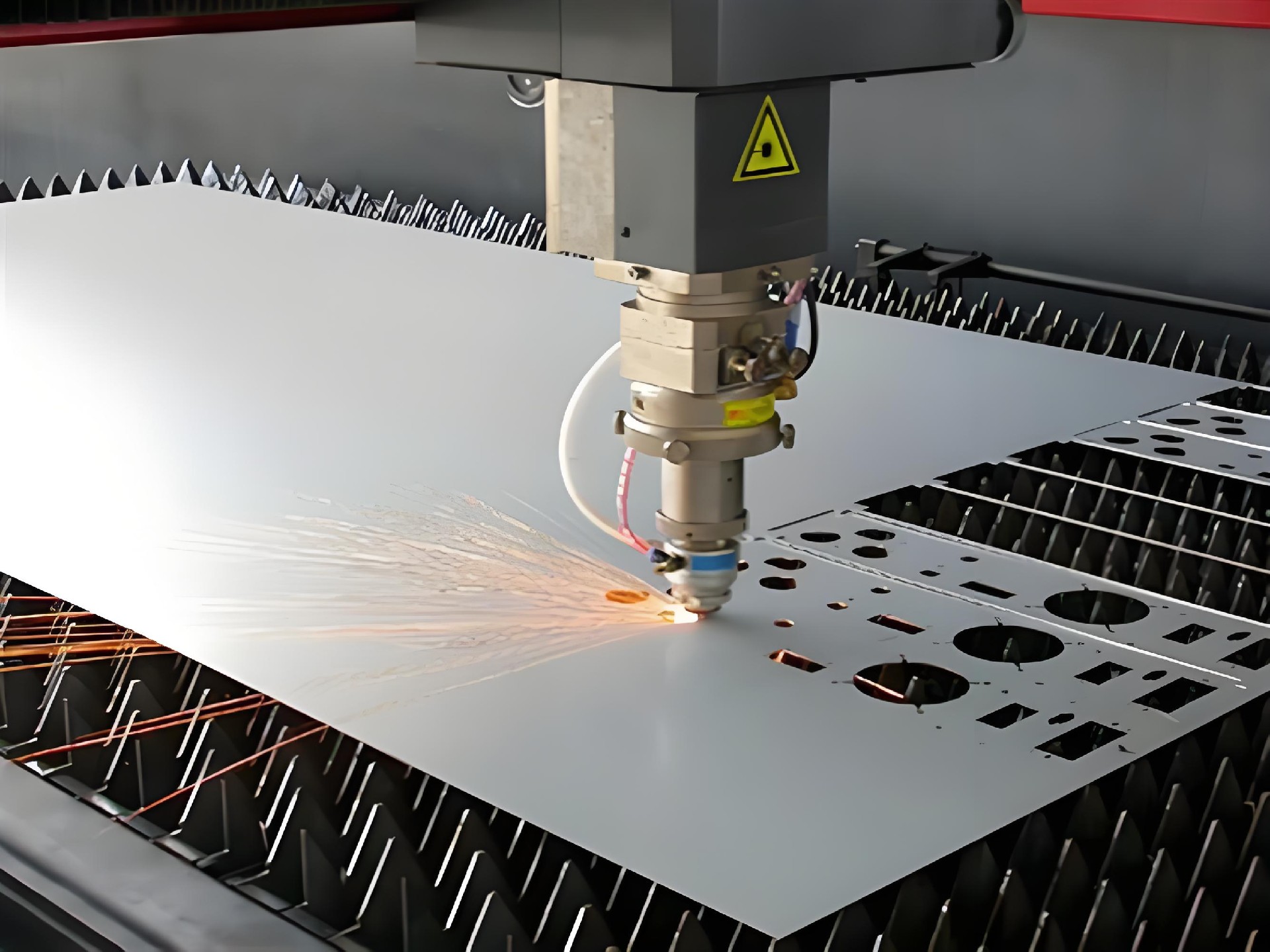

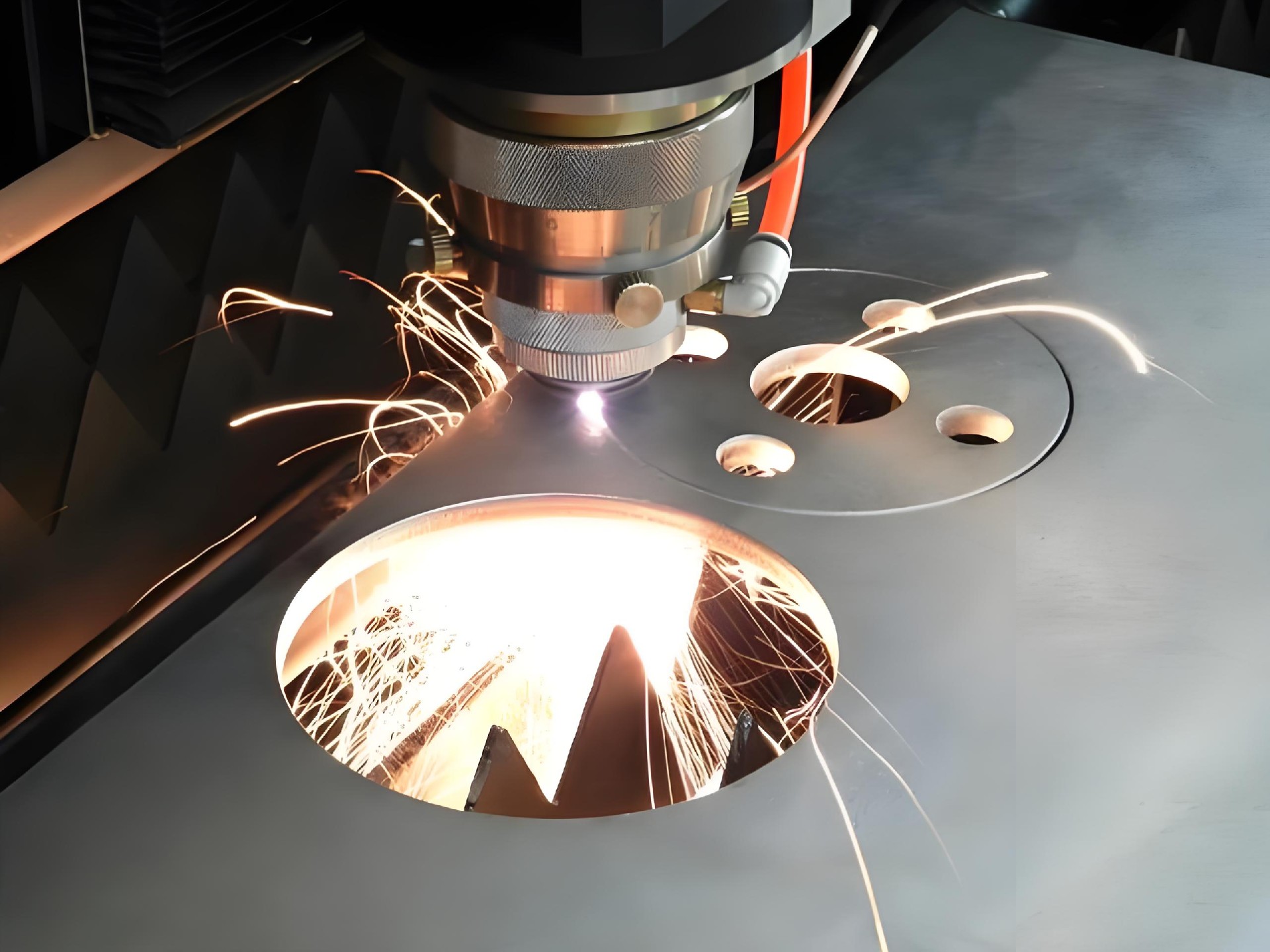

樣品效果圖
機器參數
型號/Model | JY-3015光纖激光切割機 |
平面切割幅面（長×寬） Processing area(L×W) | 3000mm×1500mm |
激光器功率 Power | 3000w |
切割厚度 | 最厚22mm碳鋼,質量切割15mm以下 |
X軸行程 X axis track | 1550mm |
Y軸行程 Y axis track | 3050mm |
Z軸行程 Z axis track | 150mm |
X,Y軸定位精度 X,Y axis positioning accuracy | ±0.03mm/m |
X,Y軸重復定位精度 X,Y axis repeat positioning accuracy | ±0.02mm/m |
X,Y軸最大速度 X，Y axis max speed | 60m/min |
X,Y軸最大加速度 X，Y axis max acceleration | 1G |
工作平臺最大載重 Max.load of worktable | 3000Kg |
數控系統 CNC system | 柏楚系統 |
電壓/功率 Voltage/Power | 380V/50HZ / 8KW |
外形尺寸（長×寬×高） Dimension(L×W×H) | 約3750*2280*1800mm |
整機配置
序號 | 名稱 | 數量 | 原產地和制造商名稱 |
一 | 激光器 | ||
1 | 光纖激光器 | 1臺 | 創鑫3000W |
二 | 外光路及切割頭 | ||
1 | 專用激光切割頭 | 1只 | RAYTOOLS 嘉強 |
三 | 機床主機 | ||
1 | 機床床身及配件 | 1臺 | EOE |
2 | X軸齒輪齒條 | 配套 | 德國威斯坦 |
3 | 導軌 | 配套 | 臺灣柯泰直線導軌 |
4 | 電器元件、氣動系統 | 若干 | 法國施耐德電器元件 |
5 | 機床附件 | 1套 | EOE |
四 | 數控及軟件系統 | ||
1 | 數控系統（含控制軟件） | 1套 | 柏楚Cypcut |
2 | 交流伺服電機及驅動器 | 4套 | 日本富士伺服電機 |
4 | 激光切割工藝數據庫 | 1套 | EOE |
五 | 標準附件 | ||
1 | 工作臺 | 1套 | EOE |
2 | 精密冷水機組 | 1套 | 特域?qū)I(yè)水冷機 |
3 | 排煙系統 | 1套 | 國內配套 |
注：如客戶自購如上裝置，必須采購指定品牌及型號；如任意改變品牌，對整機性能造成的影響由客戶負責。我公司提供的標準附件質保期為1年。 | |||
使用成本參考
電費消耗：
品名 | 耗電量(KW) | 總計 |
激光器 | 3 | 11KW/H |
機床 | 5 | |
冷水機 | 3 |
氣體消耗：
氣體類型 | 單位 | 時長 | 切割效果 | 注意 |
氧氣 | 罐 | 60分鐘 | 亮黑 | 1mm碳鋼試切 |
氮?dú)?/span> | 罐 | 15分鐘 | 亮白 | 1mm不銹鋼試切 |
使用環境要求
項目 | 名稱 | 要求 | 備注 |
電源 | 裝機容量 | ≤50kva | |
裝機電壓 | 380±5% | 必須安裝自動穩壓紋流裝置 | |
接地電阻 | ≤4歐姆 | ||
安裝設備附近應無強烈電磁信號干擾，安裝周圍避免有無線電發射站或中繼站 | |||
水 | 水冷機用水 | 建議使用純凈水、去離子或蒸餾水，冬天可加注指定防凍液 | |
氣體要求 | 氮?dú)狻⒀鯕?/span> | 建議純度≥99.99% | 根據材料、工藝等會有所不同 |
空氣壓縮機 | 壓力≥2.5mpa | ||
工作環境 | 溫度 | 5-40度 | |
濕度 | ≤70% | ||
地基 | 地基標準：500kg/m2 振幅≤50um，振幅加速度≤0.05g，要求附近無大型沖壓震動設備 | ||
設備空間要求保證無煙塵，避免金屬拋光、研磨等粉塵嚴重的工作環境，且必須安裝防靜電地板，連接屏蔽線 | |||
