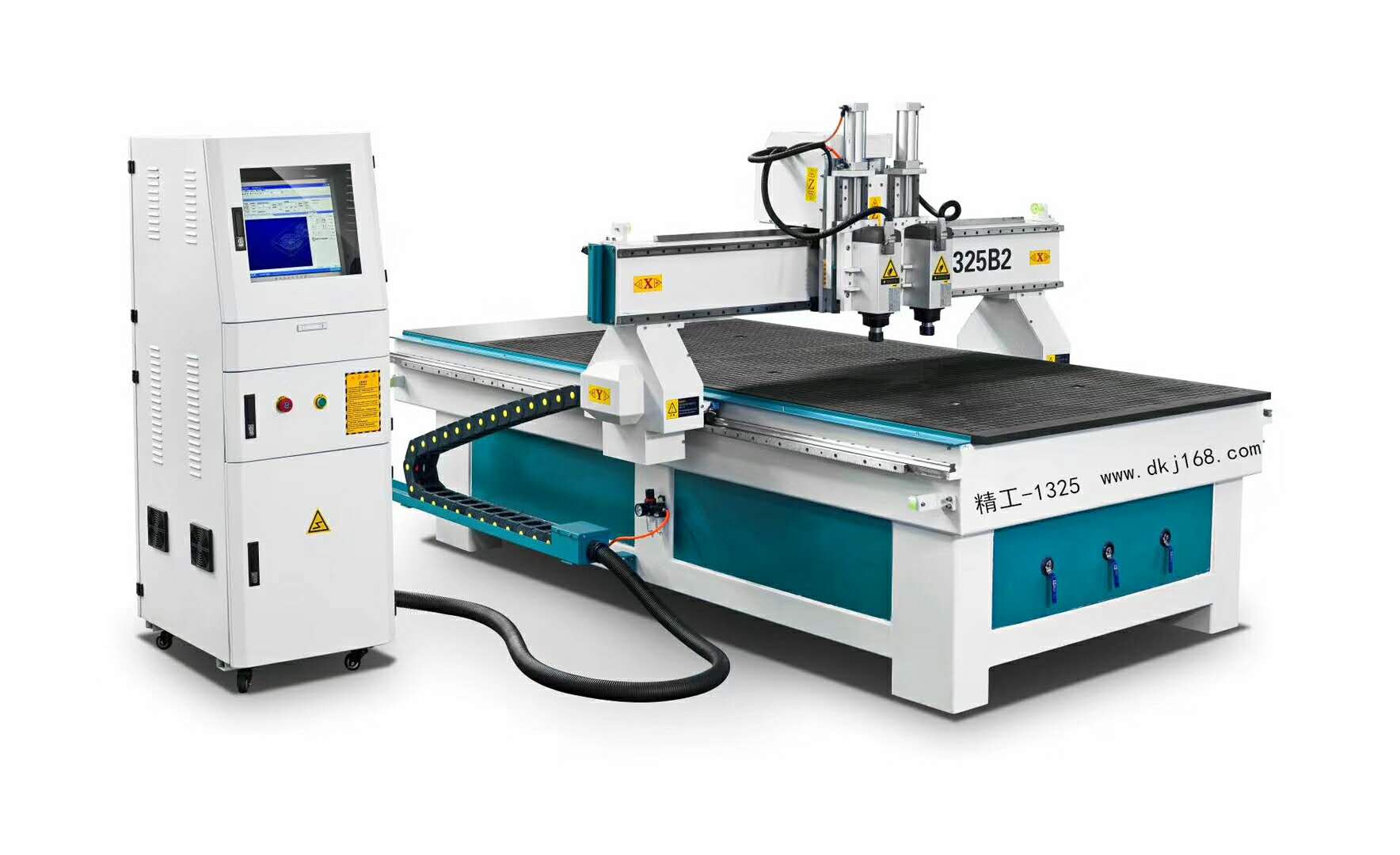

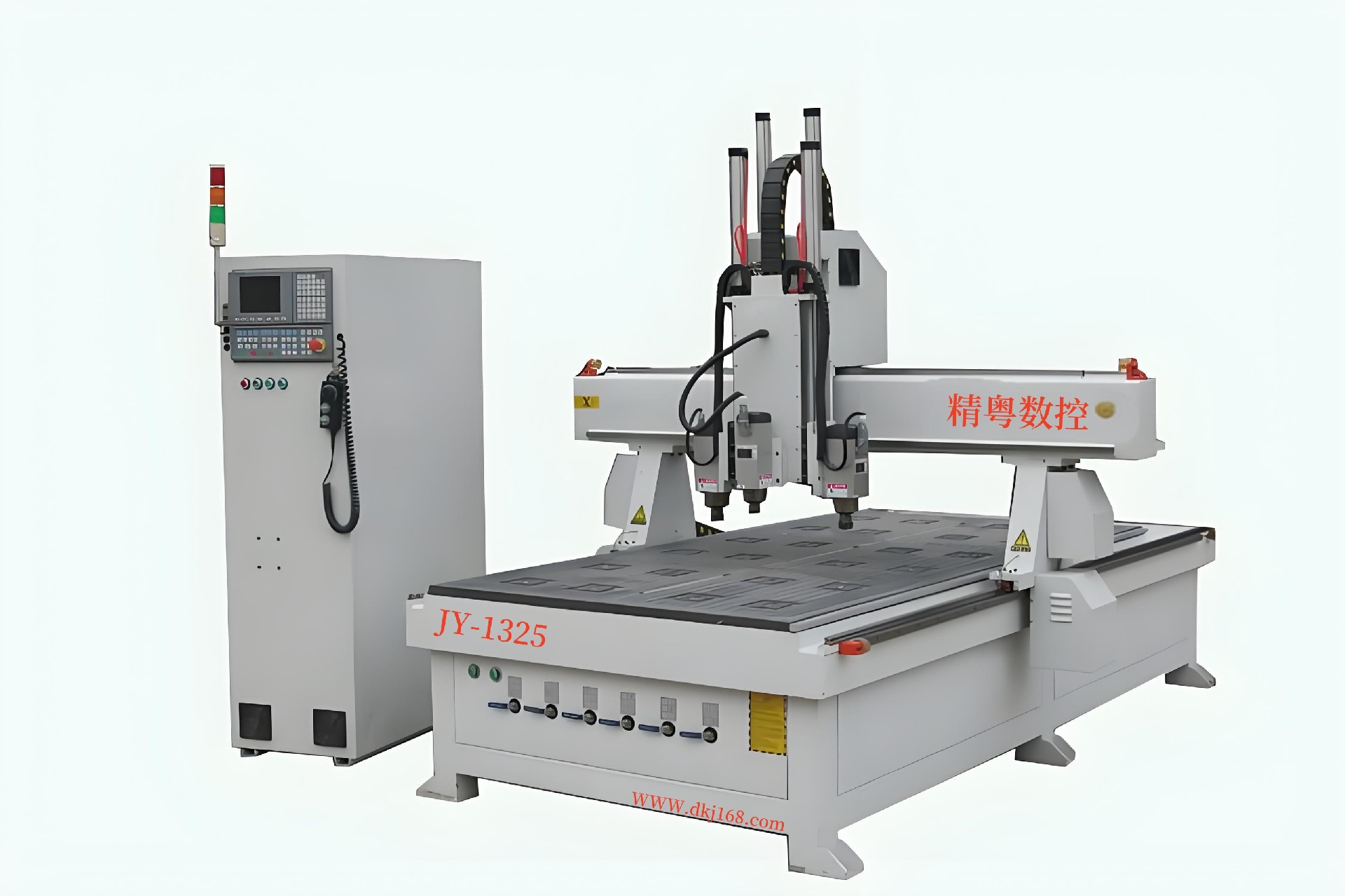

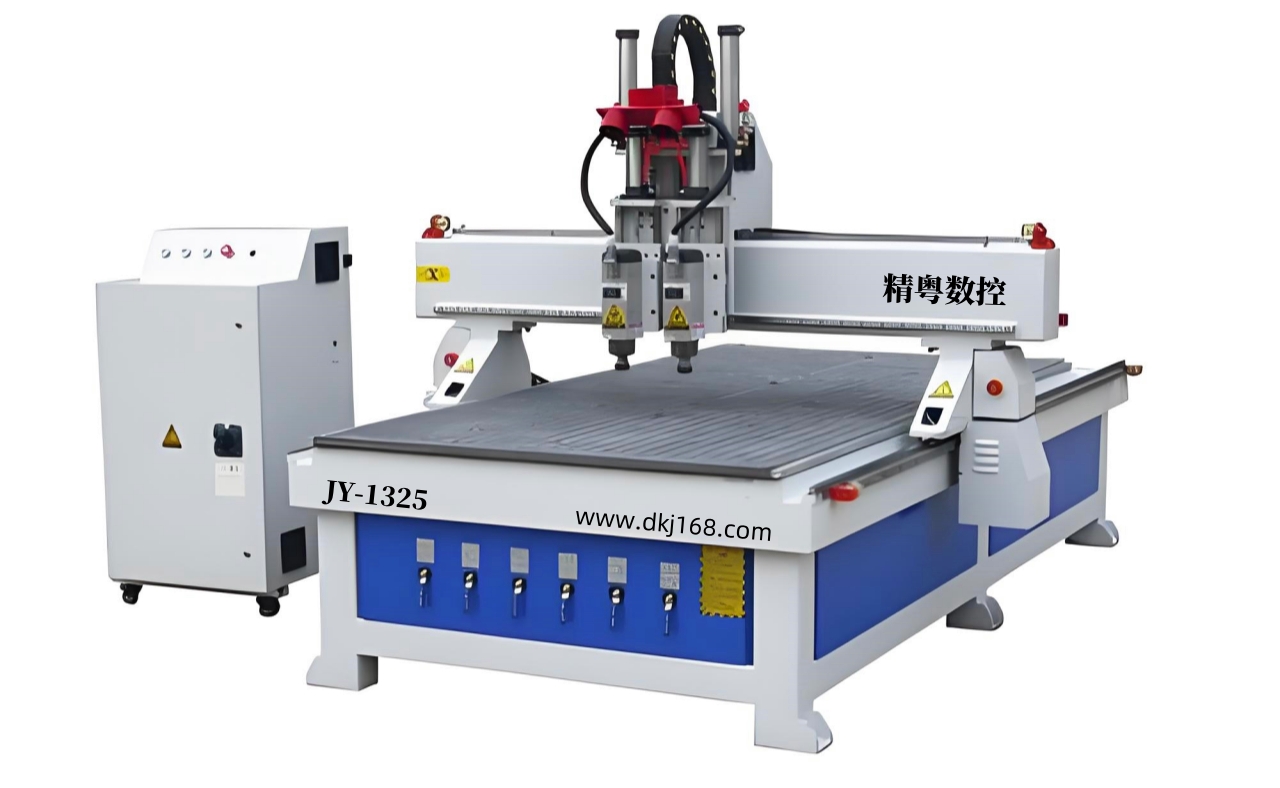

精粵數控JY-1325二工序開料機
主要配置
代號/型號 | 氣動雙工序JY-1325B2 |
臺面尺寸 | 1300*2500mm |
工作行程 | 1240*2500*200mm |
空行速度 | 35m/min |
工作速度 | 15--25m/min(MAX) |
工作電壓 | AC380V/3PH/50HZ |
主軸功率 | 兩個數控風冷變頻6千瓦足功率主軸 |
設備架構 | 鋼架焊接經噴砂、退火處理，加厚加寬數控龍門 CNC 一次成型加工結構穩定，精度高. |
驅動系統 | 雷賽758伺服電機 |
控制系統 | 維宏控制系統送電腦，穩定性好（該系統操作比較方便，尤其適合于切割、鏤銑、打孔、雕刻等） |
齒輪齒條 | 高精度斜齒 |
導軌絲桿 | 上銀方型直線導軌(高防塵、3000公里免維護、維護方便）Z軸臺灣TBI高精度滾珠絲杠。 |
變頻器 | 7.5KW貝士德”“富凌”“四方幾個品牌都有質量保障穩定性更高 |
控制機柜 | 配有獨立控制電腦柜含電腦，避免機箱掛在床身上所帶來的震動,方便移動，保養電器部件方便。 |
臺面結構 | 整體床身加重處理，鋁型材上面鋪硬質 PVC |
軟件格式 | G代碼格式 |
應用軟件 | 精雕、文泰、Artcom、Type3，Alphacam可兼容CAD/CAV等設計制作軟件 |
備 注 | 壓輪裝置整體膠輥那種，3.2千瓦雙口袋吸塵器、刀具、工具、軟件說明個一套 |
適用行業
◆行業：家具，板式家具，等木工行業。
◆其他行業：櫥柜門、展柜廠等很好選擇。
◆可應用于：鋁板切割行業、鋁板打孔、鋁塑板、電木切割打孔、鋁蜂窩板、鋁型材、3D鏤花工藝、波浪 板生產、各類人造板 材異形開料、LED、霓虹燈槽形字面切割，吸塑燈箱模具制作。亞克力、銅板、PVC 板、人造石，MDF板 等各類板材加工
功能特性
◆本款機型為高強度床身機型。床身刨鋼，龍門式結構，導軌支撐面穩定。
◆主軸選配為高扭力恒功率電機，旋轉速度快，旋轉震動小，工作噪音小
◆設備X、Y、Z三軸均采用方形直線導軌，承重冗余大，壽命長，對于高度CNC數控設備,方形直線導軌比 圓軌壽命長、精度高。
◆設備操作更簡單，設計更具人性化，使您在使用的過程中更加得心應手
JY-1325采用龍門結構型式，雙邊驅動配合齒輪齒條，具備強大的切割雕銑能力、切割速度快、雕銑精度高，極低的運行成本、優異的穩定性、高質量的加工以及極高的適應能力。
JY-1325主要是針對雕銑，切割，優異的異形切割能力， 整機運行穩定、技術成熟、工作效率高、使用成本低。
JY-1325床身采用滿焊工藝，并做回火失效處理，五面銑加工中心加工打孔，有效保證機器運行精度及穩定性。機器臥式結構， 性 好，不變形。傳動部件如減速機、導軌和齒輪齒條均采用國外進口品牌，其龍門整體結構和齒輪齒條的傳動方式保證了設備的高速定位、快速動態響應和好的穩定性。
