硬件傳動部分

床身

高端開料機專用重型床身

無縫方管焊接

加工工藝

厚壁方管焊接，經退火去應力→噴砂→高精度數控五軸龍門銑一次加工成型→底漆→面漆等工序處理，結構穩定、美觀、精度高

龍門

龍門加厚加帶鋼

機頭結構

鋁合金

立柱

鋼板焊接回火立柱

性能特點

負載能力大，強度高

表面處理工藝

打砂底漆處理，表面噴塑

有效行程

1300x2800mm

進料高度

200mm

導軌

臺灣30方形導軌

裝配工藝

打表安裝，高強度螺絲固定

齒條

臺灣1.5M斜齒高速高精齒條

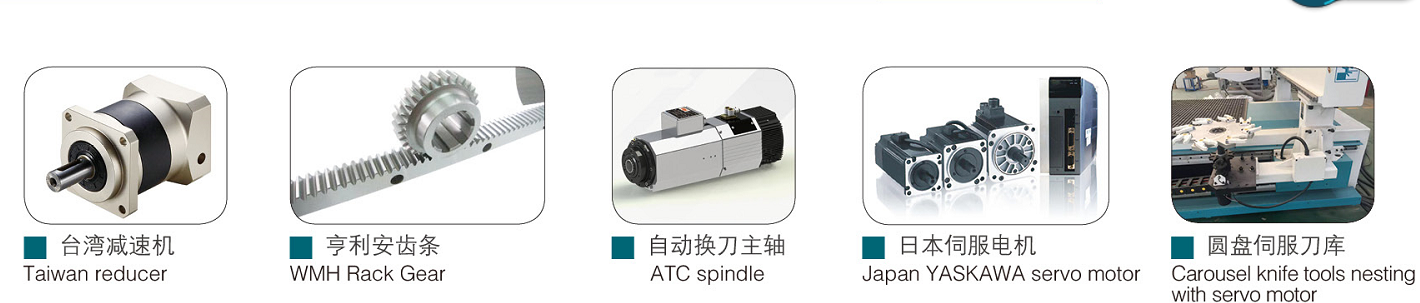

減速機

卓藍精密減速機

加工精度

0.1mm以內

Z軸絲桿

臺灣TBI絲桿

快鉆速度

12-15米/分鐘

驅動電機

匯川或雷賽1.5kw伺服電機

Z軸電機

抱閘功能，報警或斷電后防止刀具下落扎傷臺面

主軸電機

杰斯特9kw風冷換刀主軸電機

0-18000轉/分鐘

優勢

純銅線圈，強勁動力

刀庫

標配12把

優勢

刀庫數量多，可加工復雜造型門板

電器元件部分

機柜

專業數控大機柜

電器元件

德力西正品電器件

變頻器

貝士德9kw變頻器

優勢

節能耐用變頻器

電力布線

采用高柔屏蔽線纜，高強度拖鏈工業級布線

優勢

電力線、信號線、油路氣路分項排布

控制機柜內采用2.5平方純銅線

優勢

特級阻燃電線，環保材料，電阻小抗氧化

限位開關

進口歐姆龍光電感應開關

作用

行程限位，保證機床坐標系精準

工作電壓

380v/50hz（三相四線）

安全防護

三色警報燈/急停/欠壓過壓缺相漏電保護器

控制系統、功能、速度參數

控制系統

臺灣新代 60CB總線絕對值的運動控制系統（穩定性更好精度更好）

下料功能

一鍵下料＋二次除塵

定位功能

左定位＋前定位，翻板精準

排程加工

程序自動排序加工

自動對刀

自動校準刀具補償，更換刀具更方便

斷點續雕

斷電重新上電后，從斷點處繼續加工

臺面

真空吸附臺面，5個或6分區，大吸力

真空泵

7.5kw水循環真空泵

吸塵裝置

吸塵支架＋150mm主管

吸塵器

5.5kw足功率雙桶工業吸塵器

注油系統

全自動微電腦注油泵

優勢

帶記憶功能，定時定量，全方位注油

空行速度

60米/分鐘

加工速度

15-30米/分鐘

整機重量

3.2Tt

鈑金顏色

藍白色

質量檢驗

每臺設備出廠前均運行24小時以上，上百次剛性、精度檢驗
